JLS 73 & 84: Großrollenschneider für 73″ und 84″ Produkte
Das Standardmodell JLS wird für Anwendungen mit hohem Volumen verwendet, bei denen eine Automatisierung erforderlich ist. Es kann für die Produktion einer Vielzahl von Rollenprodukten verwendet werden: Packpapier, Fleischerpapier, Baupapiere, Bedachungsmaterialien, Abdeckungen, Druckerpapiere, technische Papiere, Schalterrollen, Schrenzpapiere mit Noppen, Zeitungspapiere, beschichtete Papiere, flexible Packmittel, Folien und vieles mehr.
Specifications
Estimaciones de tiempo de ciclo/producción
150′ (45 metros) = 24 segundos
180′ (55 metros) = 25 segundos
328′ (100 metros) = 29,5 segundos
500′ (152 metros) = 34 segundos
750′ (228 metros) = 40,5 segundos
1000′ (305 metros) = 47 segundos
Especificaciones críticas:
Velocidad Máxima de la Red (1-Ply)……………………..2300 fpm (700 mpm)
Ancho máximo de banda (especificado por el cliente)… 73 pulgadas (1854 mm)
Diámetro máximo del rollo de desenrollado ………. 60 pulgadas (1524 mm)
Peso Máximo del Rollo Desbobinador……………5000 lbs. (2270 kg)
Diámetro mínimo de rebobinado (diámetro de rebobinado más pequeño disponible) …………………….. 2,50 pulgadas (63,5 mm)
Diámetro máximo de rebobinado ………………….. 18 pulgadas (450 mm)
Diámetro exterior mínimo del eje de rebobinado……………1,5 pulgadas (38 mm)
Máximo diámetro exterior del núcleo de rebobinado…………… 3,0 pulgadas (76 mm)
Drawings and Documents
Über die Standard JLS Großrollenschneider-Aufrollung
Diese vollautomatische Großrollen-Rollenschneidmaschine verwendet zwei Bettrollen und eine obere Reiterrolle, die ein programmierbares Drehmoment und einen geregelten Abwärtsdruck anwendet, um die Spannung und die grundlegende Wickeltechnik während des gesamten Wickelzyklus genau zu steuern.
Von einer wellenlosen Abrolleinheit aus, durchläuft die Bahn ein Tänzer-Bahnspannungskontrollsystem, das eine hervorragende Spannungskontrolle bei schnellen Beschleunigungen und Bremsraten bietet. Eine gekrümmte Walze spreizt die Bahn vor dem Schneiden mit Scheren-, Trennmesser- oder Rillenschnittverfahren.
Hülsen mit einem Durchmesser von 1,18 bis 3,50 Zoll werden automatisch von einem Standardtisch oder einem optionalen Trichter in den Hülsenlader zugeführt und in der Wickelstation platziert. Die wellenlose Aufwickeltechnik von Jennerjahn ersetzt veraltete und ineffiziente Wickeldornsysteme, indem sie leicht austauschbare Spannfutter für verschiedene Hülsendurchmesser verwendet, um die Hülsen während des Wickelzyklus zu sichern. Rollenstarts werden mit einem Tuck-Blade für nicht klebende Starts oder mit automatisch auf die Hülse aufgetragenem Transferkleber erreicht.
Nach dem Aufwickeln werden die Endfahnen automatisch abgeschnitten und mit Leim oder Klebestreifen an der Rolle befestigt. Die fertigen Rollen mit einem Durchmesser von 2,5 bis 18 Zoll werden dann über ein Förderband zu einem Packtisch oder einer nachgeschalteten Rollenverarbeitungsanlage transportiert.
Der JLS kann mit zahlreichen Optionen, Sonderfunktionen und kundenspezifischen Spezifikationen modifiziert und ausgestattet werden.
Anwendungen
Die Standardausführung der JLS wird in Serienanwendungen eingesetzt, bei denen eine Automation erforderlich ist. Sie können für eine große Vielfalt an Rollenprodukten verwendet werden: Packpapier, Metzgerpapier, Fassadenschutz, Dachmaterialien, Abdeckungen, Plotter, Technik, Verkaufstresen, Schrenzpapier mit Noppen, Zeitungsdruck, Laminieren, Papierrollen für Arztliegen, flexible Packmittel, Folien und vieles mehr.
Standard JLS-Großformatrollenschneider Video
JLS-Spezifikationen
Maximale Bahngeschwindigkeit (1-lagig) ……………………….2300 ft/min (700 m/min)
Maximale Bahnbreite (kundenspezifisch) …. 73 Zoll (1854 mm)
Maximaler Durchmesser der Mutterrolle………………… 60 Zoll (1524 mm)
Maximales Gewicht der Mutterrolle…………………….5000 lbs. (2270 kg)
Minimaler Wickeldurchmesser (kleinere Wickeldurchmesser verfügbar) ……………………… 2,50 Zoll (63,5 mm)
Maximaler Wickeldurchmesser……………………….. 18 Zoll (450 mm)
Minimaler Hülsendurchmesser …………………………2,0 Zoll (50,8 mm)
Mindest-Außendurchmesser der Spezialhülsen……………………………1.18 Zoll (30 mm) – Option für kleine Hülsen erforderlich
Maximaler Hülsendurchmesser……………………….. 3,5 Zoll (88,9 mm)

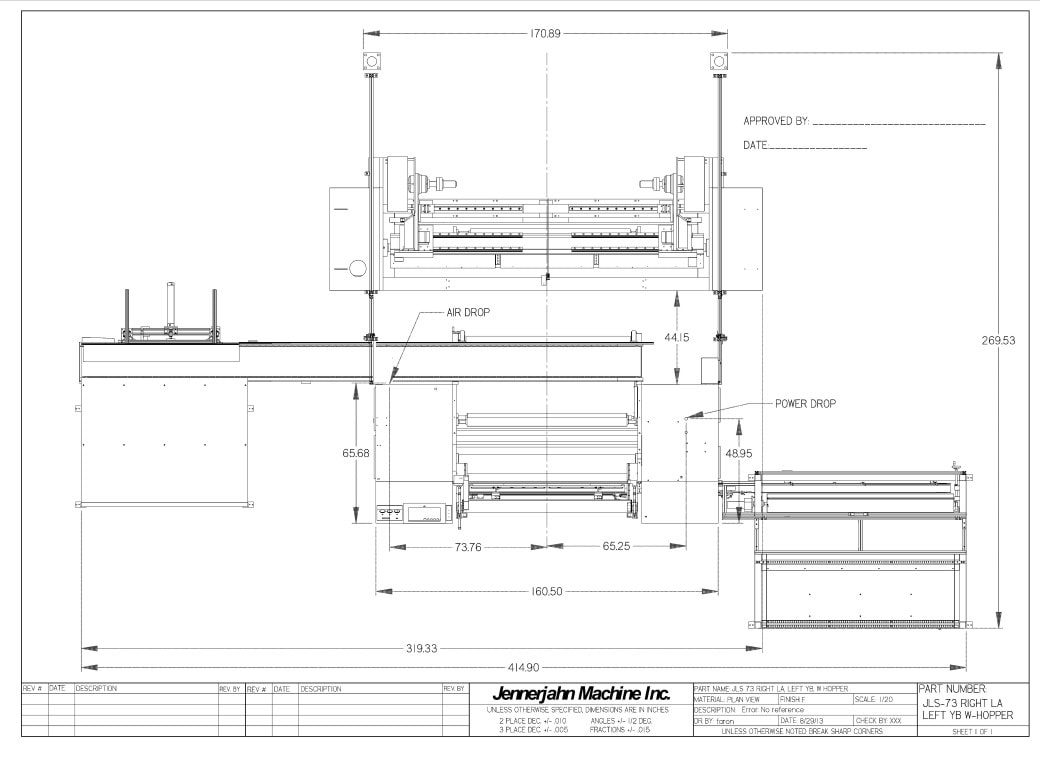

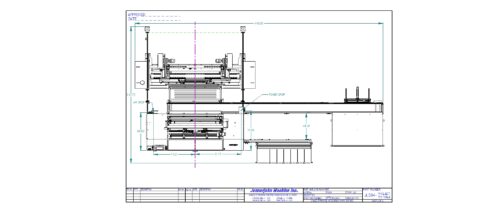

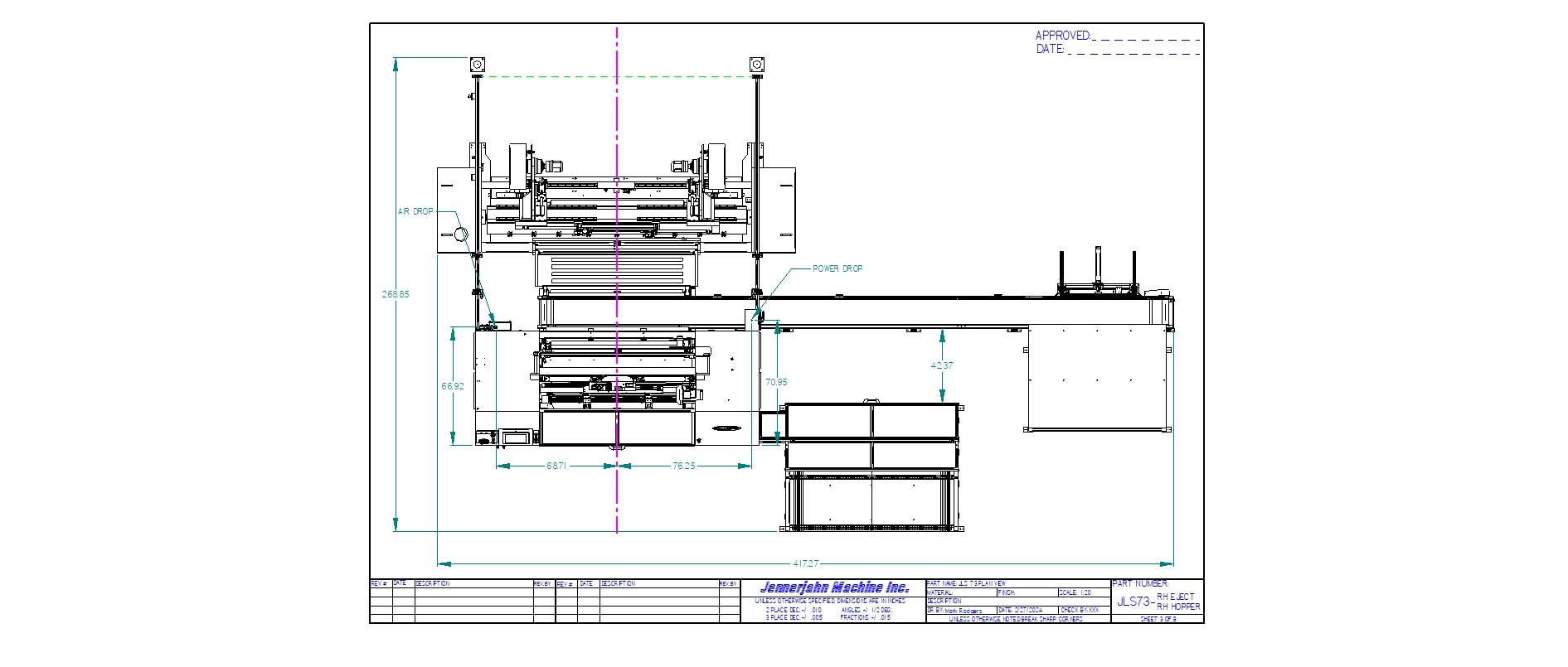

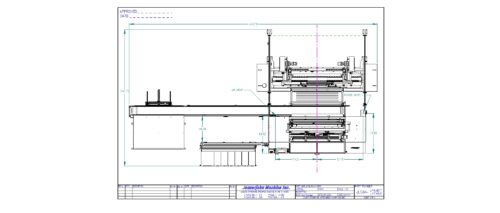

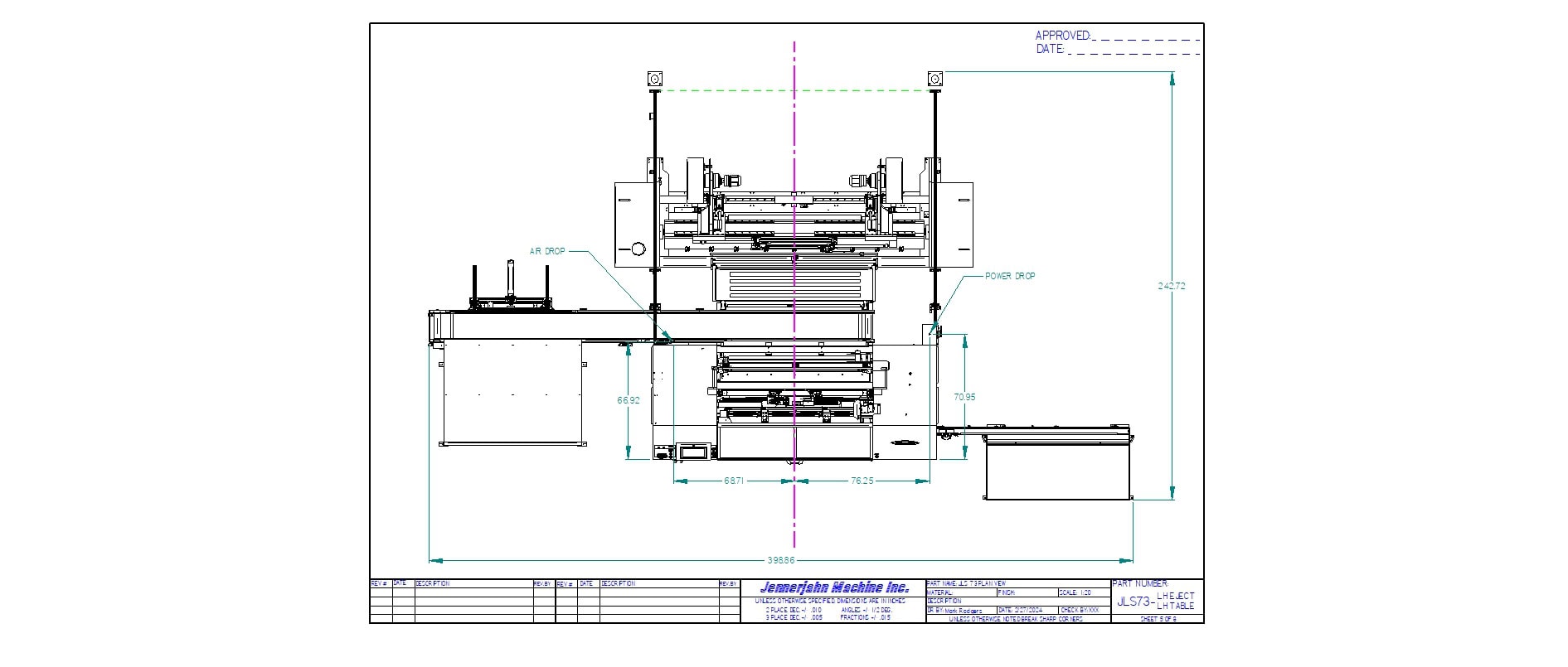

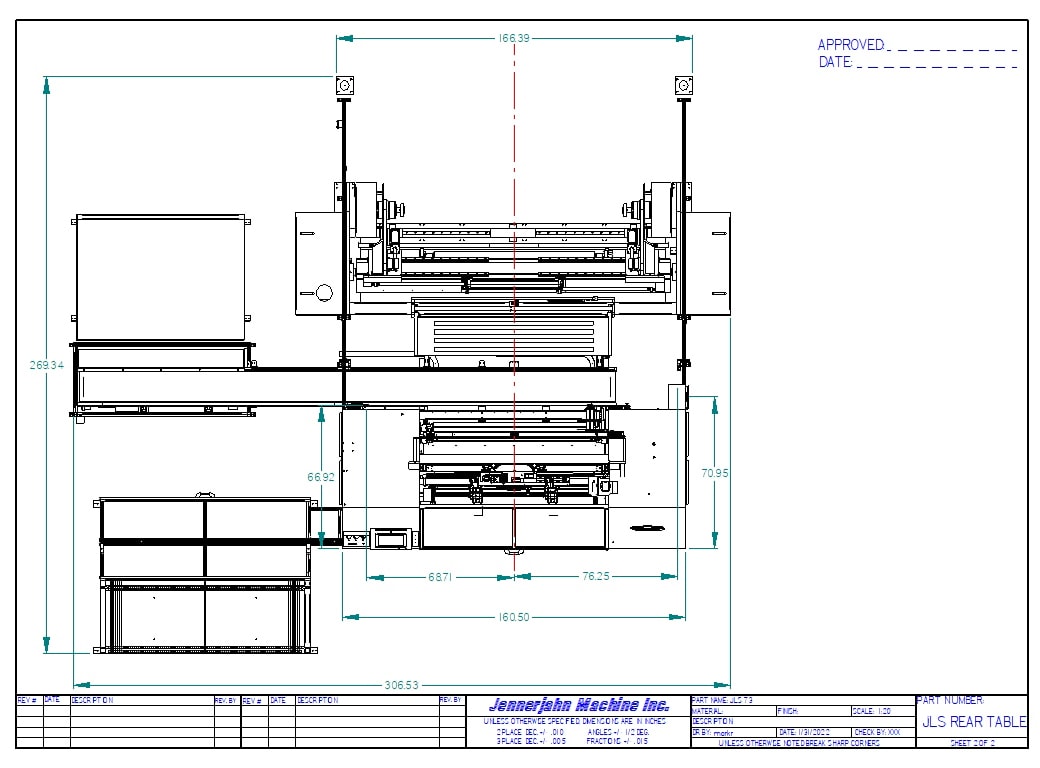

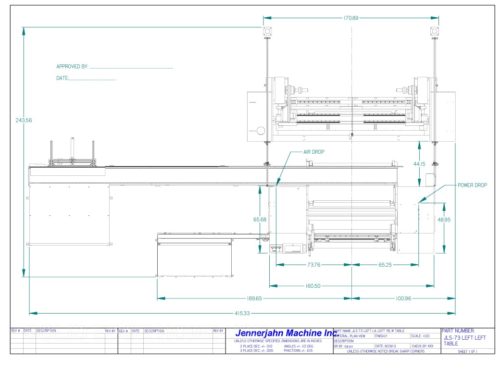

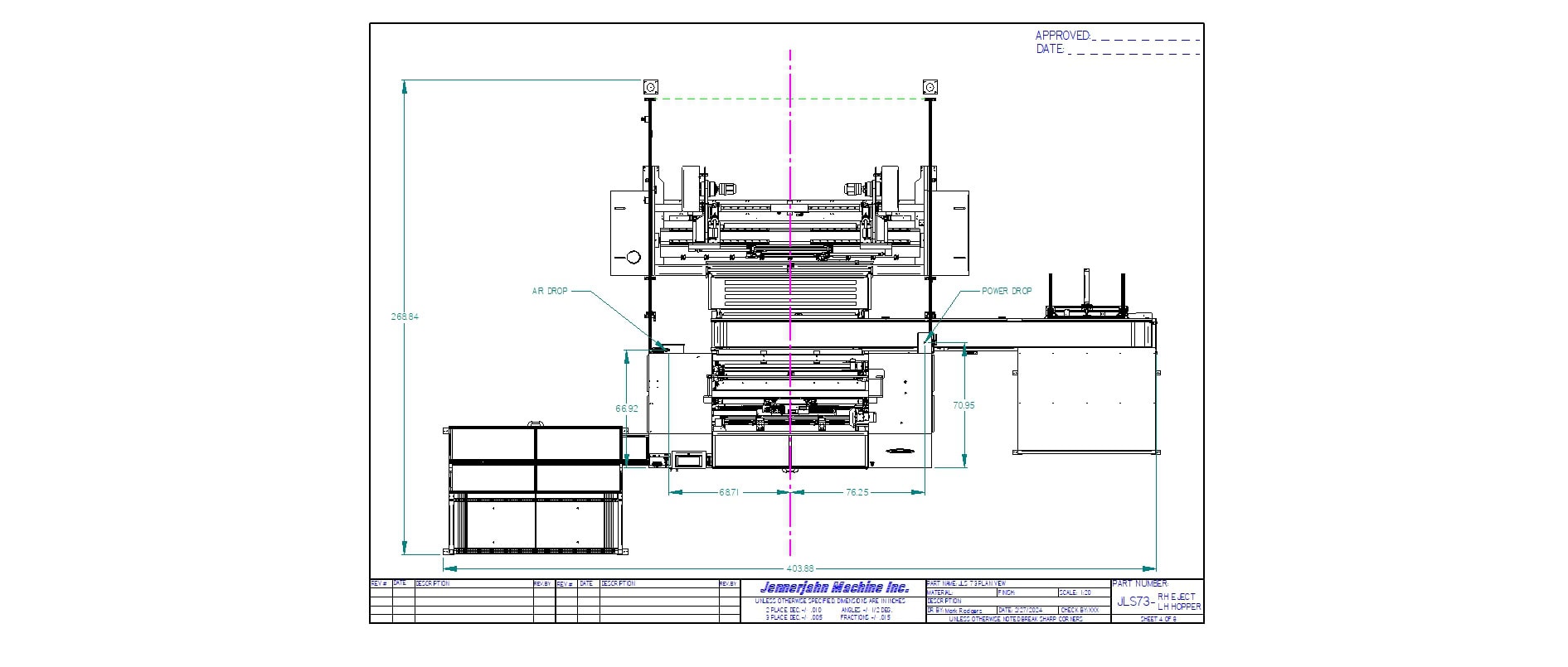

Standard JLS-Zeichnungen und -Dokumente
